一通りパーツの取り付けが終わったら、以下のケーブルを取り付けます。

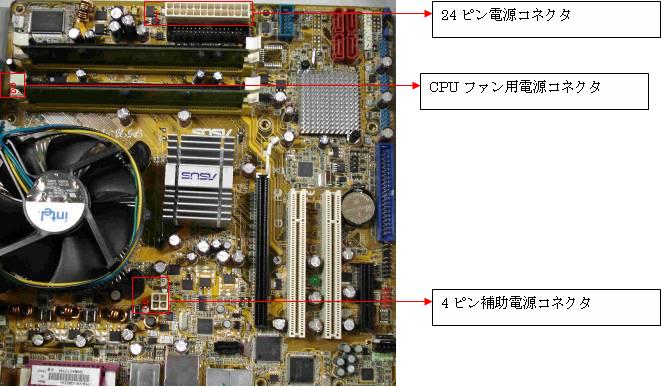

• マザーボードに各種電源ケーブルを接続
• ハードディスク、光学ドライブ電源ケーブル信号ケーブルを接続
• システムパネルコネクタに電源スイッチ、LEDケーブル等の接続

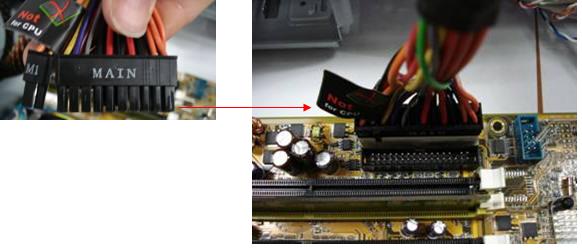

以下の電源ケーブルを24ピンコネクタに接続します。

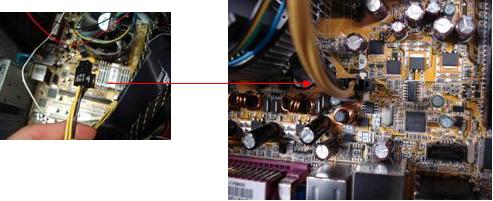

CPUファンから出ている線をソケット近くにある端子に接続します。

以下の電源ケーブルを4ピン補助コネクタに接続します。

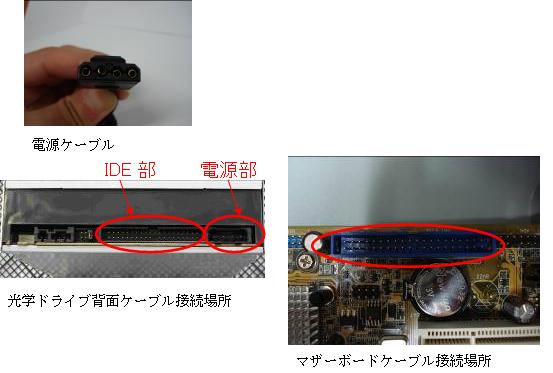

1. 光学ドライブケーブル接続

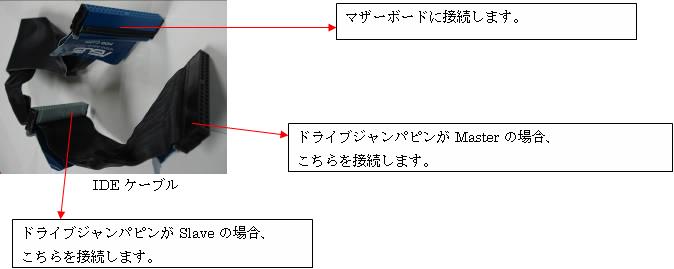

今回使用した光学ドライブはPATA接続のため以下のIDEケーブルを使用しドライブとマザーボードに接続します。 接続するドライブは光学ドライブなのでジャンパがMasterになっている事を確認しMasterのケーブルを接続します。コネクタの青い部分はマザーボードに接続してください。

2. ハードディスクケーブルの接続

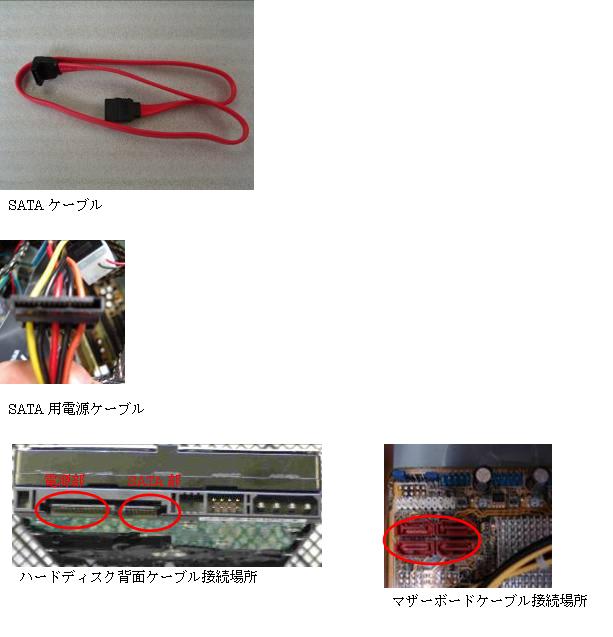

ハードディスクにSATA接続のため、以下のSATAケーブルをハードディスクとマザーボードに接続します。

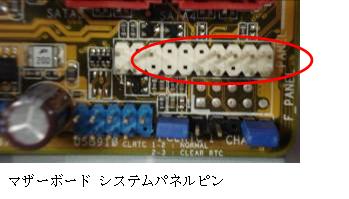

最後にシステムパネルコネクタのピンに下記のケーブル（電源スイッチ、リセットスイッチ、ハードディスクランプ、電源ランプ）などのケーブルを接続します。 取り付け位置はマザーボードにより異なるので詳しくはマニュアルをご参照ください。

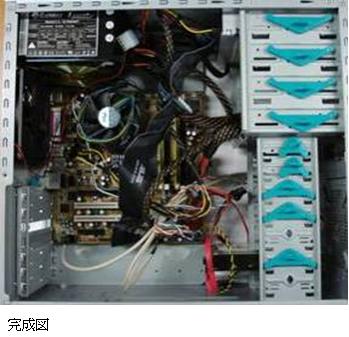

以上で設定は終了です。

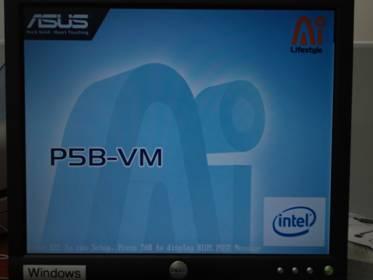

それでは早速ちゃんと電源が入るか、PCケース背面に電源ケーブルを挿して電源を投入してみましょう。以下の画面が表示されれば、マザーボードに電力が供給されています。 起動時に接続されたハードウェアが正しく認識されているか確認して問題なければOSのインストールに進みましょう。
